静态混合器类型和结构

发布时间:2017/8/23
  1)下面以SV型、SX型、SL型、SH型和SK型五种类型的静态混合器系列产品为例进行阐述。
  2)由于混合单元内件结构各有不同,应用场合和效果亦各有差异选用时应根据不同应用场合和技术要求进行选择。

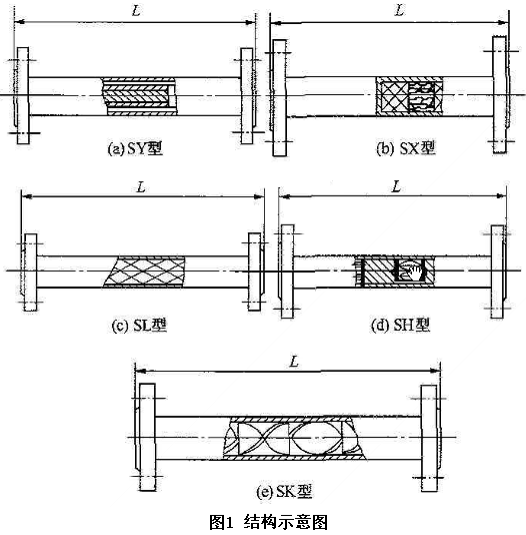

  3)五种类型静态混合器产品用途和性能比较见表1a和表1b,结构示意图见图1。静态混合器由外壳、混合单元内件和连接法兰三部分组成。
   表1a 五类静态混合器产品用途表
型号
产品用途
SV
dh3.5,适宜亍清洁介质
dh5,应用介质可伴有少量非粘结性杂质
SX
适用于粘度≤104mPa·s的中高粘液-液混合,反应吸收过程或生产高聚物流体的混合,反应过程,处理量较大对使用效果更佳
SL
适用于化工、石油、油脂等行业,粘度≤106mPa·s或伴有高聚物流体的混合,同时进行传热、混合和传热反应的热交换器,加热或冷却性产品等单元操作
SH
适用于精细化工、塑料、合成纤维、矿冶等部门的混合、乳化、配色、注塑纺丝、传热等过程。对流量小,混合要求高的中、高粘度(≤104mPa·s)的清洁介质尤为适合
SK
适用于化工、石油、炼油、精细化工、塑料挤出、.环保、矿冶等部门的中、高粘度(≤106mPa·s)流体或液-固混合、反应、萃取、吸收、塑料配色,挤出、传热等过程。对小流量并伴有杂质的粘性介质尤为适用。
   表1b 五类静态混合器产品性能比较表
内容
SV型
SX型
SL型
SH型
SK型
空管
分散、混合效果(强化倍数)
8.7~5.2
6.0~14.3
2.1~6.9
4.7~11.9
2.6~7.5
1
使用介质情况(粘度mPa·s)
清洁流体≤102
可伴杂质的流体≤104
可伴杂质的流体≤106
清洁流体≤104
可伴杂质的流体≤106
/
压力降比较(倍数)

层流状态压力降(倍数)
18.6~23.5
11.6
1.85
8.14
1
/
完全湍流压力降(倍数)
2.43~4.47
11.1
2.07
8.66
1
/
注:①五种类型的静态混合器是按行业标准《静态混合器》(JB/T7660—95)的规定来分类和选型。
②dh是指单元水力直径mm
比较条件是相同介质、长度(混合设备)、规格相同或相近,不考虑压力降的情况下,流速取0.15一0.6m/s以时与空管比较的强化倍数。
④18.6倍是指dh5时的23.5倍是指dh5时的
